消聲器分類：

消聲器分類（蒸汽排放消聲器，蒸汽排放消聲器，排汽消聲器，排汽消聲器，鍋爐火排汽消聲器，鍋爐火排汽消聲器，小孔消聲器，小孔消聲器，安閥消聲器，等等還有很） 用于消除蒸汽管道放空(汽包安閥，火排氣，安閥放空，蒸壓釜泄壓）管道產生的噪聲，可以安裝在管道間，管道末端放空 ，室外安裝。

蒸汽消聲器是針對蒸汽排放，而研發的消聲器。



蒸汽消聲器：

1、消聲量，火排汽消聲≥42dBA 　安門排汽消聲≥39dBA 風機消聲≥28dBA 　壓除氧器消聲≥35dBA

2、蒸汽消聲器體積小、量輕、安裝方便。

3、蒸汽消聲器種、有小孔型、通孔型、小孔帶阻聲罩型、通孔帶阻聲罩型。

4、蒸汽消聲器使且長，長可達30年。 該廠生產的ZXP、ZXA及GZF系列蒸汽消聲器可滿足各種參數鍋爐向空排汽、安閥排汽及鍋爐送風機的降噪消聲要求，同時也用于石油、化工、冶金、紡織等工業的鍋爐蒸汽排放及其它氣體消聲排放，使之達到工業企業噪聲標準要求。



蒸汽消聲器：

1、采用消聲，消聲量，排汽消聲器 可達35～40分貝；安閥消聲器可達25分貝以上；風機消聲器可達30～40分貝以上。

2、體積小，量輕，安裝簡便，易維護。

3、筒體采用不銹鋼，具有足夠的強度和腐蝕。

4、能單固、吸收排汽管道的垂直及水平熱位移，使排汽管道不因消聲器的安裝而受到額外
的荷載，排汽管道在熱能工作下的安

蒸汽消聲器本系列蒸汽消聲器，要用于電力、化工、冶金、礦山、紡織工業鍋爐蒸汽排放、風機等設備的消聲。



蒸汽排汽復合式消聲器圖1

蒸汽復合式排氣消聲器圖2

復合式蒸汽消聲器圖3

蒸汽排放消聲器圖4

阻消聲器圖5

阻蒸汽消聲器圖6

蒸汽排汽放空消聲器圖7

蒸汽排汽消聲器圖8

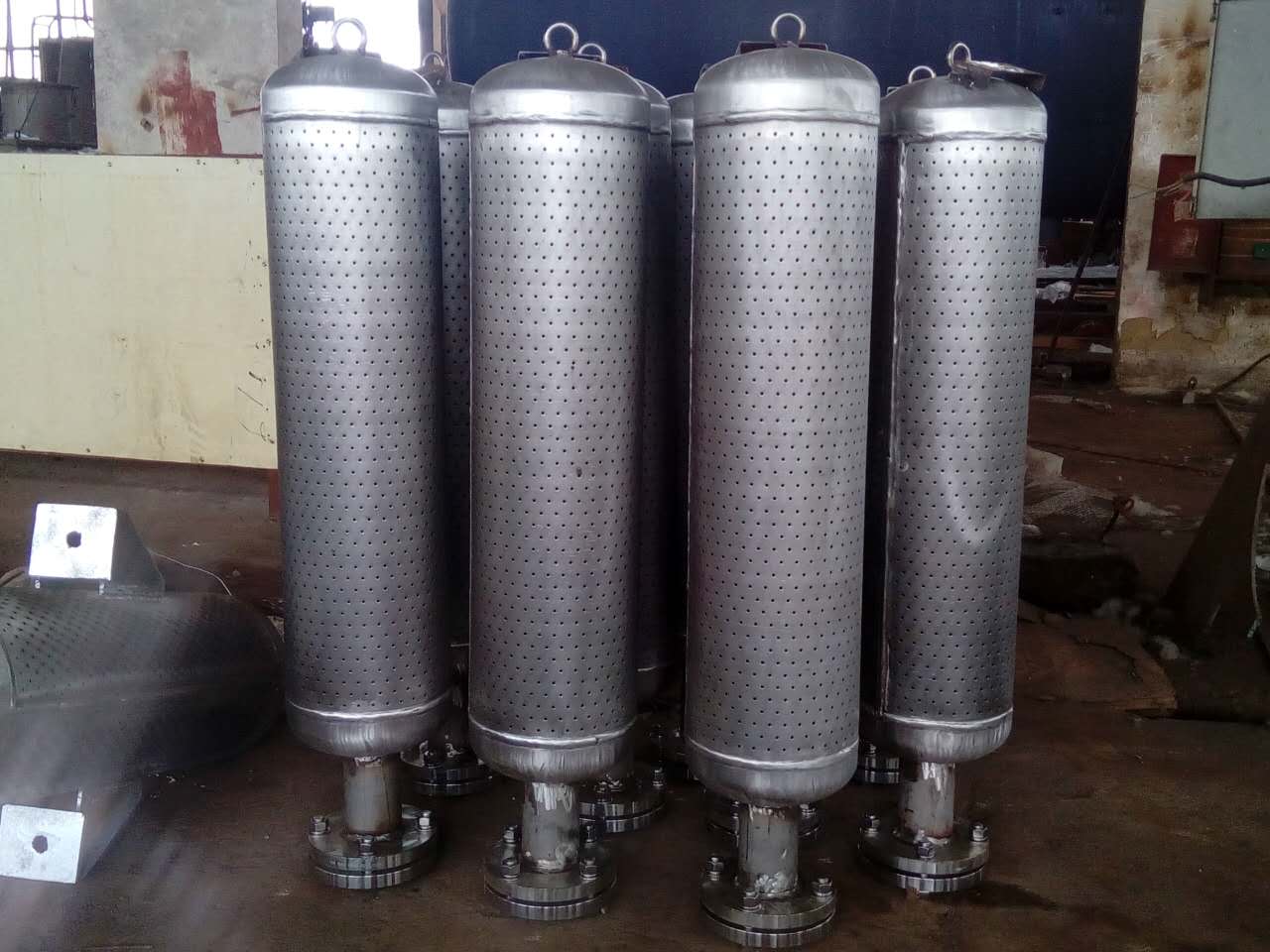

蒸汽排放不銹鋼小孔消聲器現場拍攝1

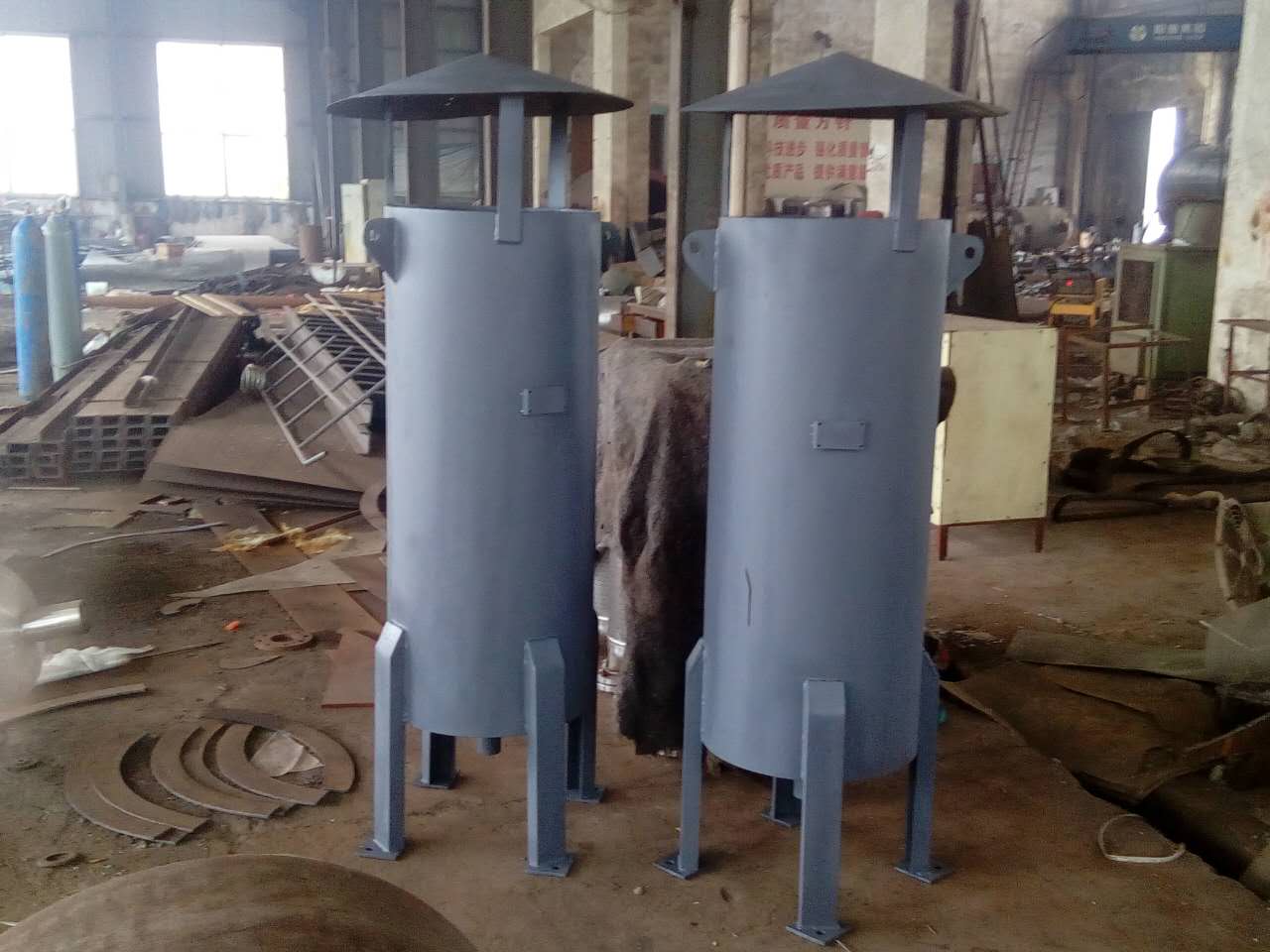

蒸汽排氣安閥消聲器現場拍攝2

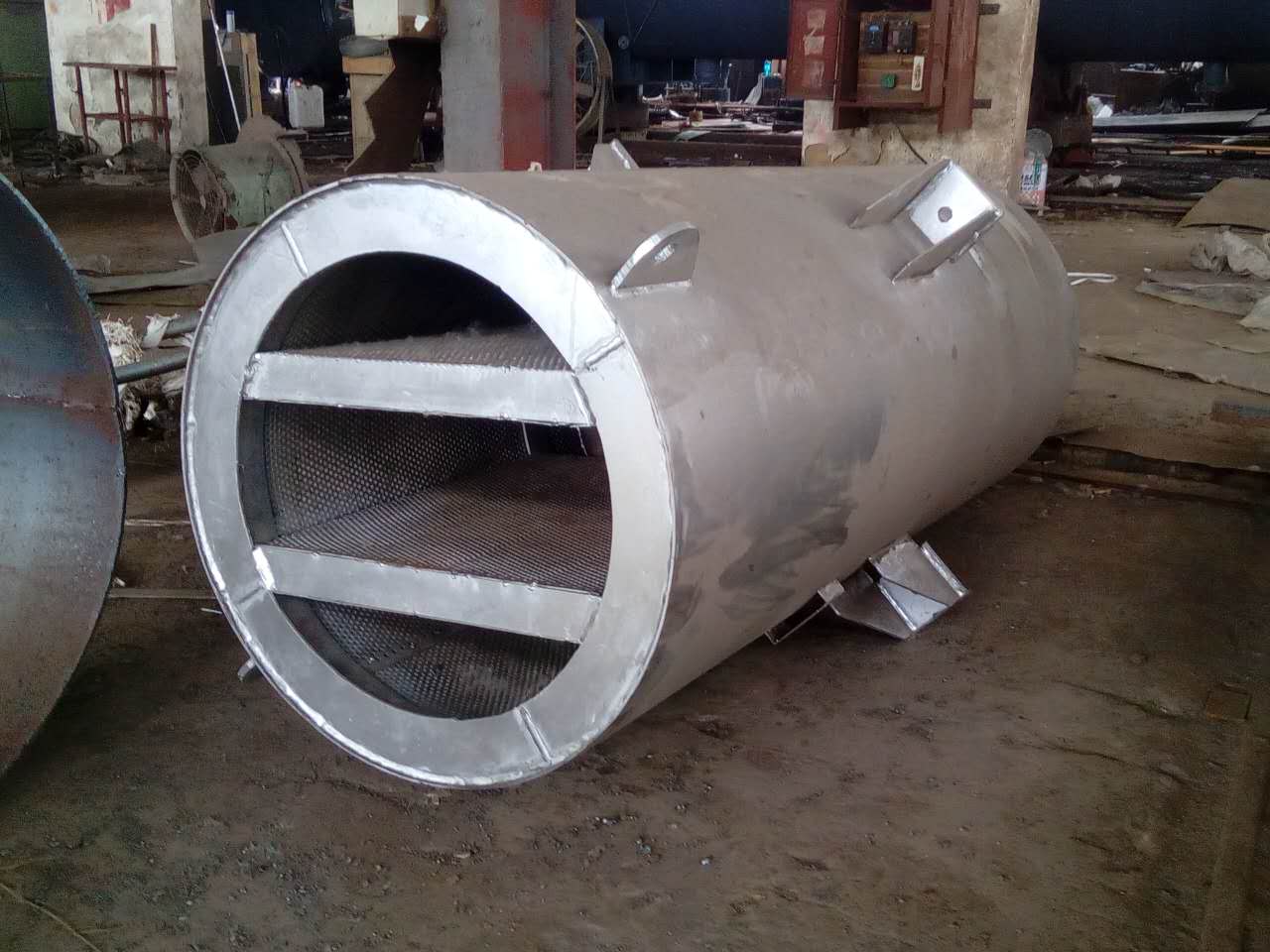

蒸汽風機消聲器現場拍攝3

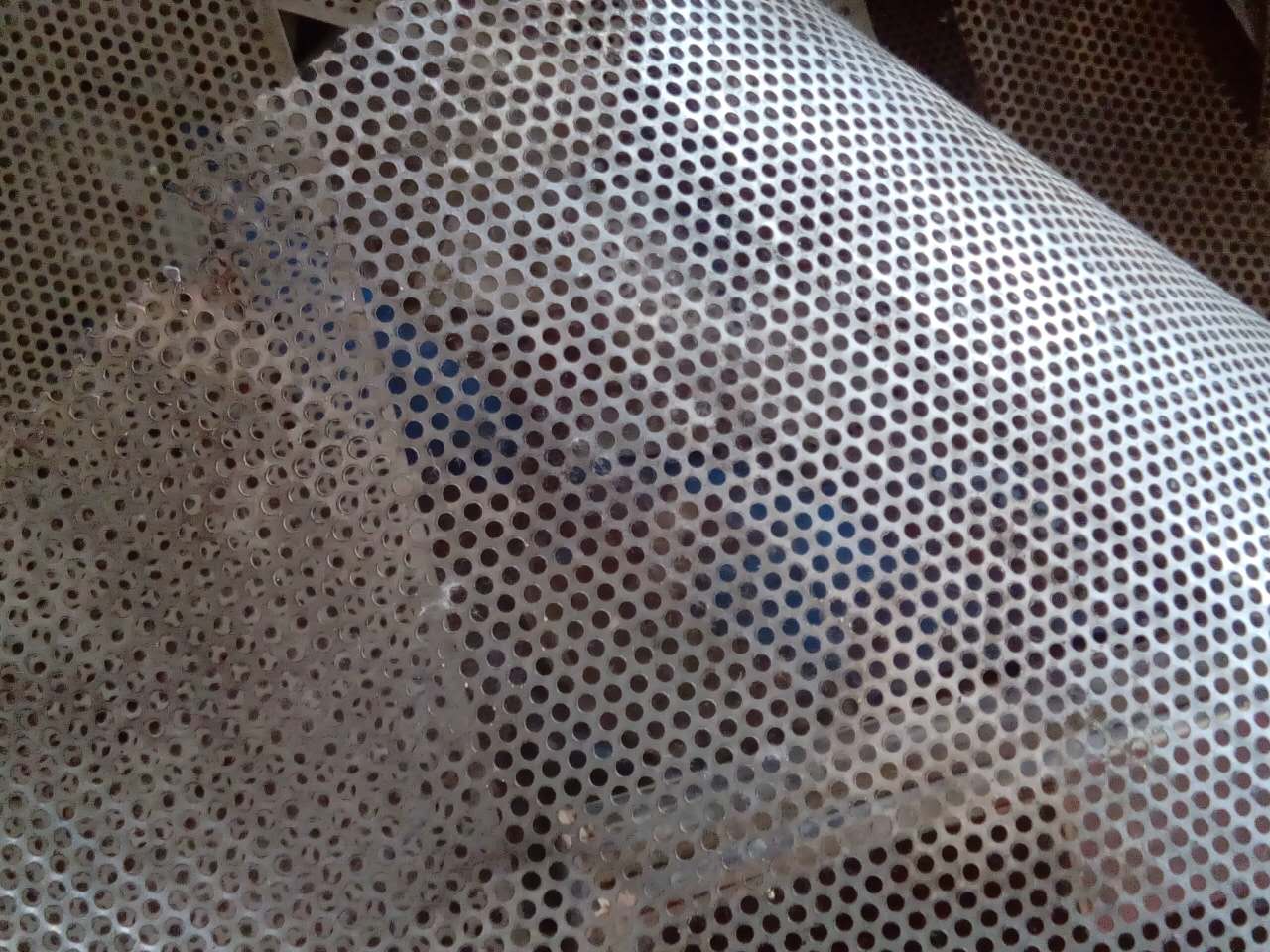

消聲器內網材料現場設備1

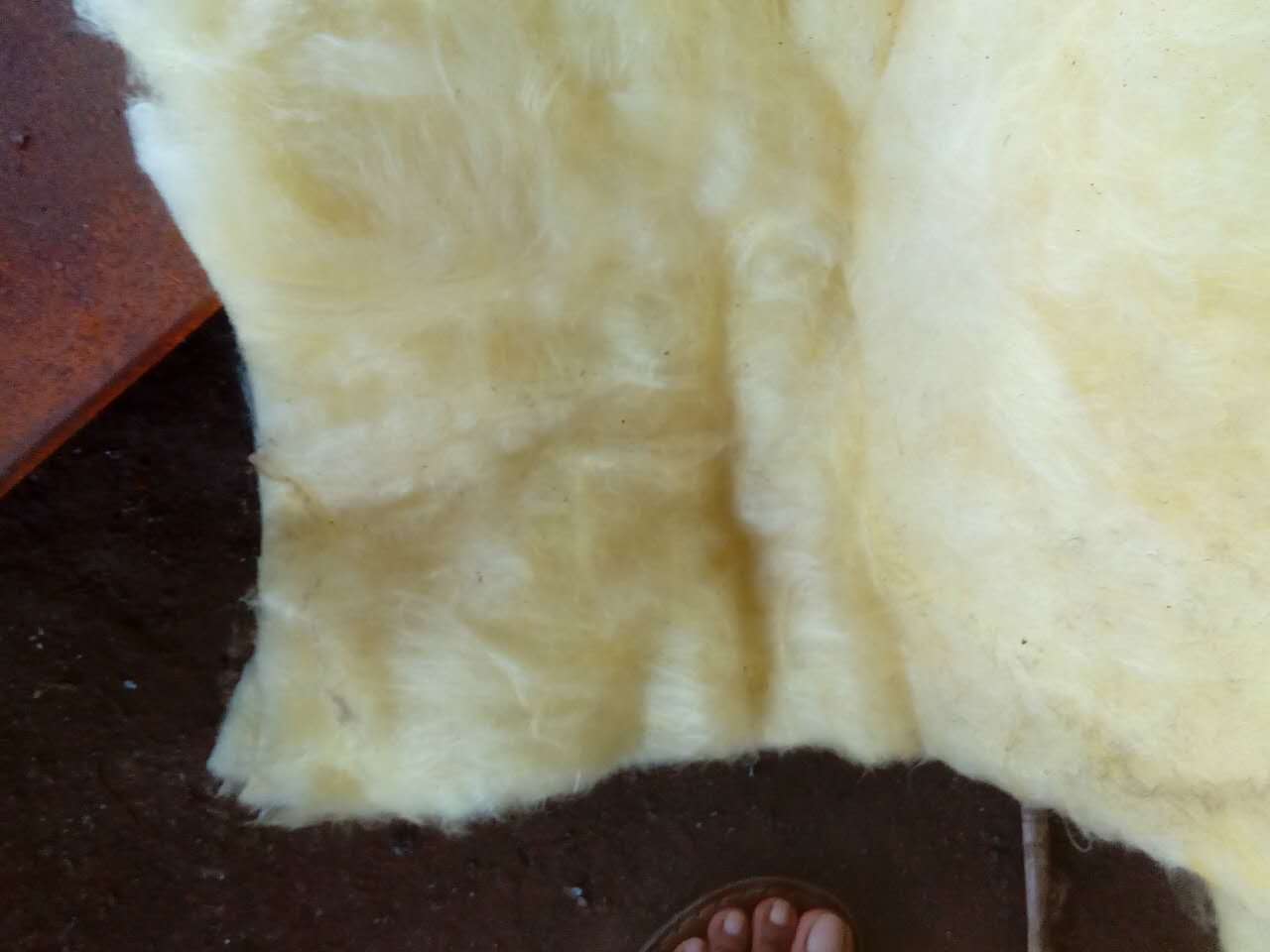

蒸汽消聲器內網隔聲棉現場設備2

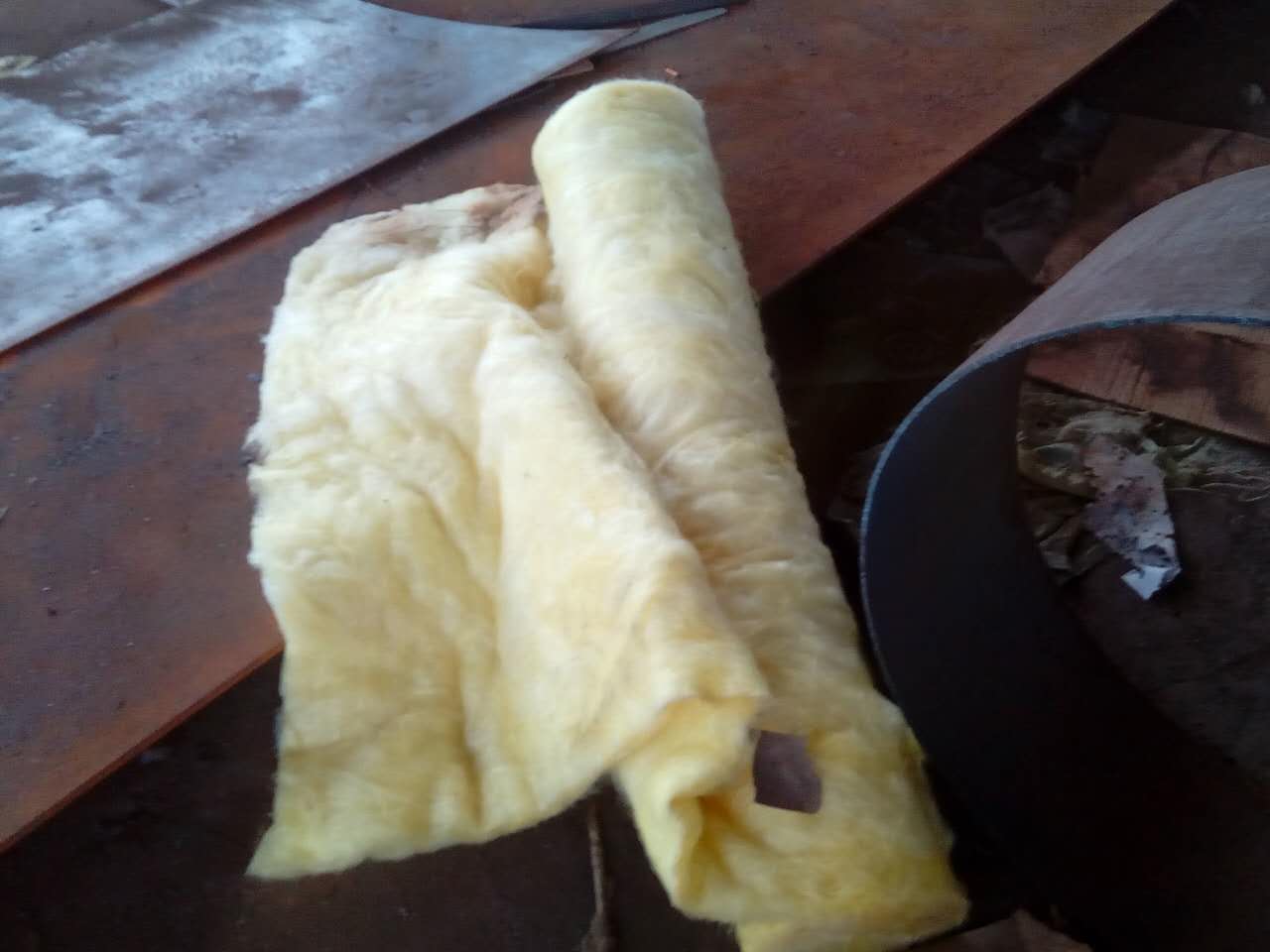

消聲器隔聲棉現場設備3

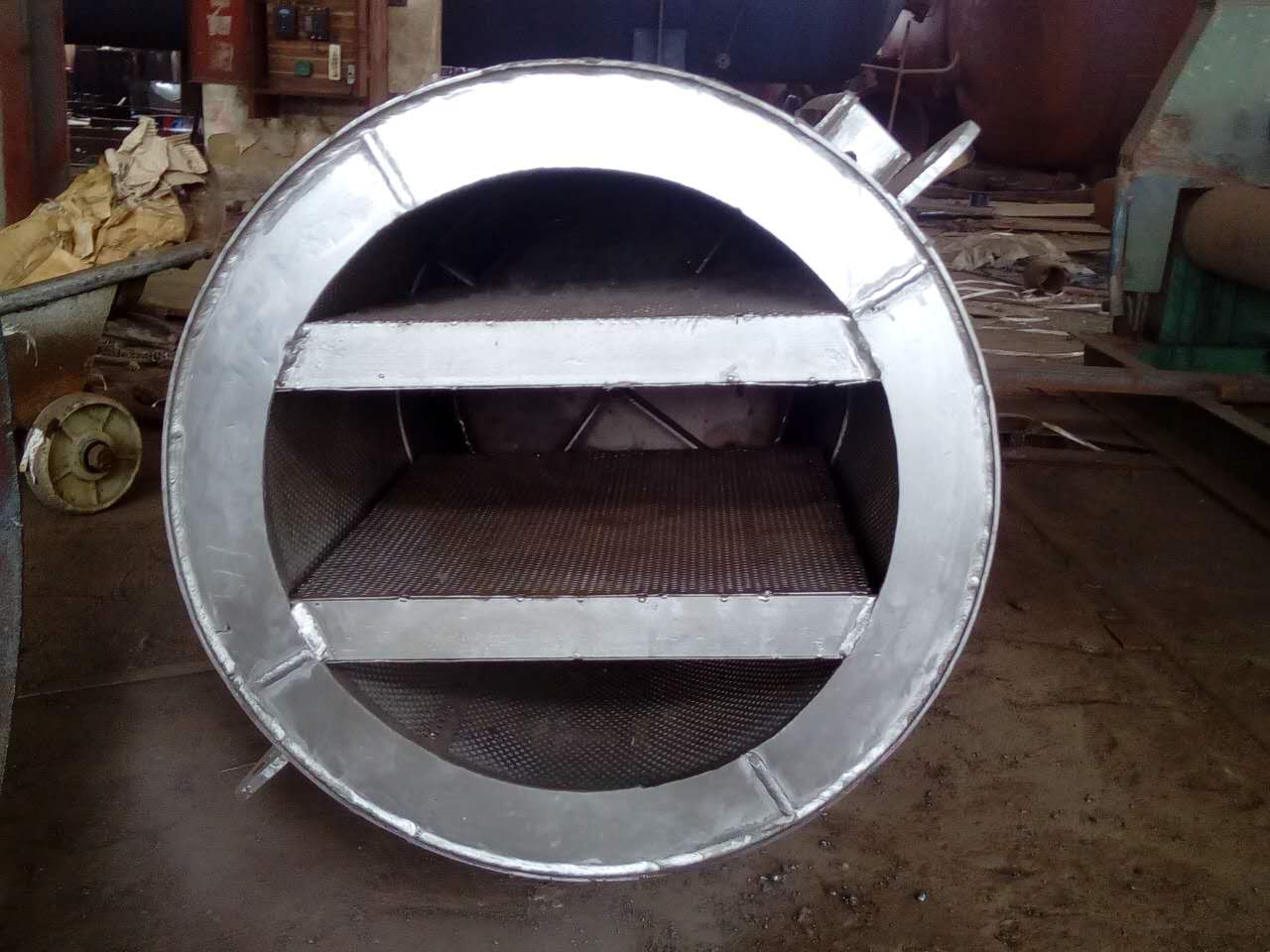

鍋爐蒸汽排汽消聲器現場設備4

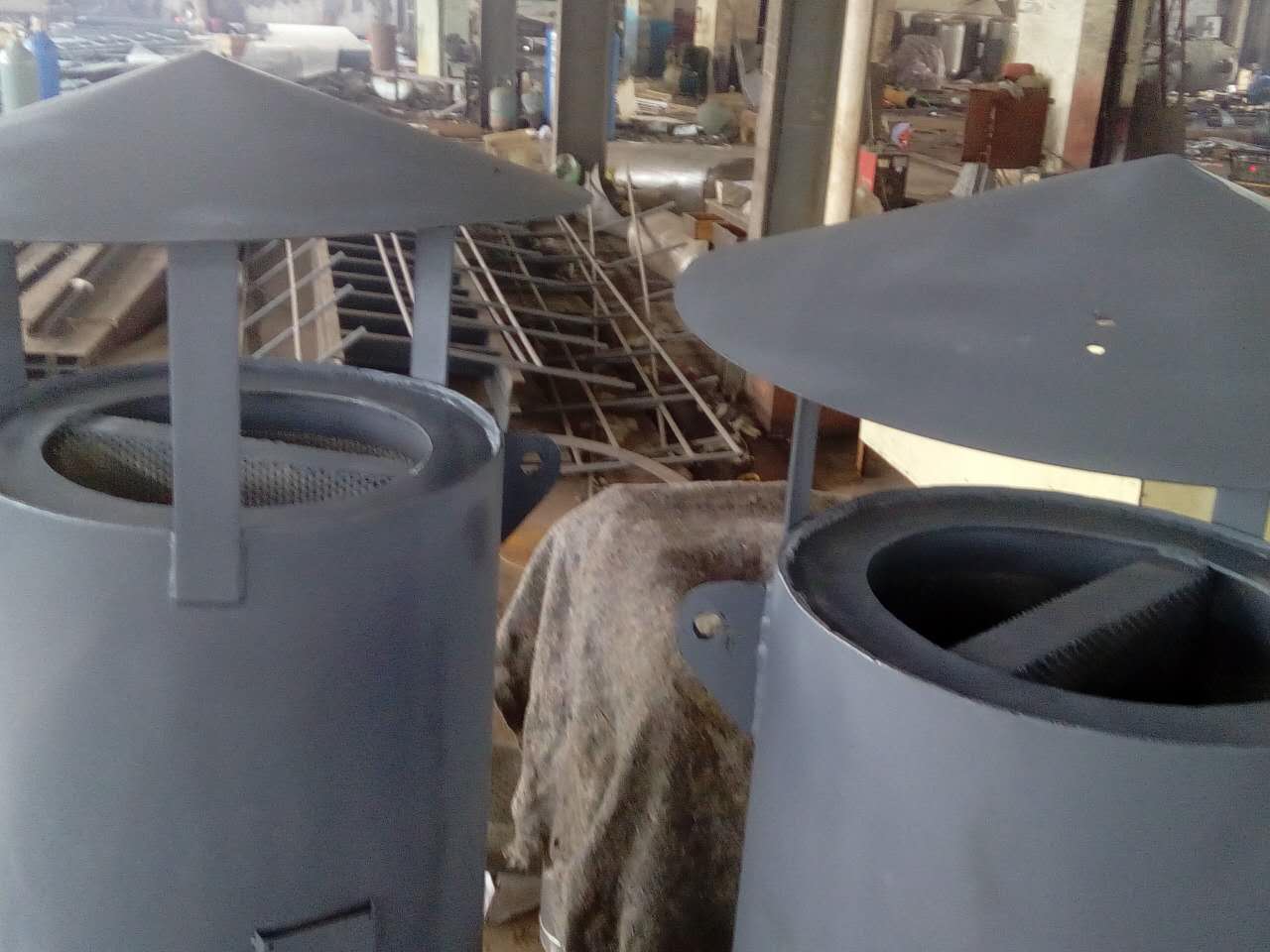

鍋爐火除氧器安閥消聲器現場設備5



蒸汽消聲器安裝使用說明：

1、蒸汽消聲器和排汽管應采用焊接或法蘭連接。

2、蒸汽消聲器吊裝過程應防止殼體變形或碰撞。



勢

蒸汽消聲器勢：

蒸汽消聲器要用于電力、石油、化工、冶金、紡織等工業的鍋爐蒸汽排放及其它氣體消聲排放的消聲。是消除蒸汽排放噪聲的要措施。各類鍋爐排汽蒸汽不僅溫壓，且排放頻帶寬，衡量蒸汽排放消聲器的壞.



蒸汽消聲器要考慮以下三個方面：

1、鍋爐蒸汽消聲器的消聲量能滿足《工業企業噪聲標準》的要求。

2、消聲器能適應不同頻率、溫和壓力(低壓、壓、亞臨界、臨界)。

3、消聲器的結（尺寸合理、強度、長、安裝方便）。

蒸汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量、體積小、量輕及安裝方便的。



工作原理

蒸汽消聲器工作原理：

蒸汽消聲器要采用了有限合和內部吸收的原理，在內部完了蒸汽和被加熱液體的熱交換，蒸汽通過消聲器之后部轉化為了熱水，避了蒸汽和水（液體）自由合產生強振動和噪聲（此種低頻振動和強噪聲對設備、建筑物和人體的損害非嚴）。安裝了消聲器之后，噪聲可下降到65分貝以下，外部噪聲根據際情況，可以下降到60～45分貝以下，達到非安靜的效果。

蒸汽消聲器要建立在“小孔噴注”理論結合阻抗擴容吸聲的消聲原理，鍋爐蒸汽排放般流速，氣流噪聲，需以通孔擴流，經過次通孔后的蒸汽在抗擴張室得到降壓降流，氣流再經小孔噴出，噴出后其各倍頻帶的聲功率已降低，而聲壓的頻率被到20000Hz以上范圍，其噪聲為削弱，但部分頻率的二次噪聲還需要進步消聲，我們?cè)跀U(kuò)張室外加裝阻吸聲棉結，它系根據 降壓體所發出的剩余噪聲的頻譜所設計，用以地吸收剩余噪聲。當用戶按要求安裝后，消聲量可達30-42分貝。使之達到<<工業企業噪聲標準>>要求。



蒸汽消聲器幾種形式：

1、鍋爐火排汽消聲器（TB）型

為抑制壓汽流排放噪聲，當上已具有種形式的的消聲器，其原理采用節流降壓，由于其結復雜、量、難以解體修，因而限制了其應用范圍。本型結的消聲器克服了上述缺。

本型排汽消聲器系合了合理的消聲原理所設計。壓蒸汽在排汽消聲器內經次控流后進入降壓體經容積擴壓后，從而形低壓蒸汽后噴出，在此過程，汽流內能部分轉化某種頻率的聲能，其噪聲雖然功率為削弱，但往往會因排汽偏離設計等諸原因，使噪聲仍然標準。為此，在降壓體外設計了只雙層結的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜所是設計，用以地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達36～42分貝。

2、蒸汽安門消聲器（TA型）

所周知，對于鍋爐等熱力裝置的安門，其排汽即應避過的噪聲，應讓汽流順利排出，為此，以往見的節流及小孔噴注的消聲手應采用，這種限制來是安門消聲器的設計難，也是安門消聲器消聲效果差的原因。本用型用于安門的消聲器同樣采用了抗、噴、阻的消聲原理，其以孔擴容代替了直徑較小的控流孔，在結上強化了抗、噴、阻消聲機理，達到了理的消聲效果。

3、低壓蒸汽消聲器（TD型）

各工礦企業使用著量01.3MPa及以下的低壓鍋爐，在電站熱力系也有著量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、期排污膨脹器等。上述設備的排汽管要求配置結輕便、安裝方便的消聲器。本廠針對不同的消聲對象，設計有用的除氧器系列、背壓式汽輪幾系列及其它系列產，可滿足用戶的要求。
上述排汽消聲器其消聲效果能滿足《工業企業噪聲衛生標準》的要求，已在內得了的應用。
用于N3型汽輪機，20T/H低壓鍋爐過熱器蒸汽排放。鍋爐壓力13at，蒸發兩20T/H、排汽量10T/H。

4、背壓式汽輪機排汽消聲器（ TDb 系列）

5 、壓除氧器排汽消聲器（ TDy ）



技術參數

蒸汽消聲器訂購選型：

蒸汽消聲器是按各參數要求進行心設計的，在訂購潛水式蒸汽消聲器時須提供下列料，才能得良的消聲效果和使用效果：

（1）蒸汽壓力的上下限；

（2）蒸汽管通徑、壁厚；

（3）單位時間內的蒸汽消耗量（或者熱水消耗量、工藝耗熱量）；

（4）水溫的上限要求；

（5）被加熱液體的要分（酸堿度、顆粒物直徑與含量）及用途。



蒸汽消聲器訂貨須知：

1、蒸汽消聲器：

a、機設備型號或（鍋爐）蒸發量；

b、排汽管入口處蒸汽額參數：壓力、溫度；

c、排汽管結參數：管徑、壁厚、材質、長度及彎頭數量；

d、排氣管道閥門的型號、規格及數量。

2、安閥消聲器 ：

a、機設備型號或（鍋爐）蒸發量；

b、安閥參數：排放量、啟跳壓力、介質溫度；

c、安閥后排汽管道結參數：管徑、壁厚、材質及長度。 潛水式蒸汽釋放 消聲器 要用于蒸汽對液體加溫的直接利用和尾蒸汽的余熱回收，是種環保與節能設備。要用于食、化工、、洗浴等行業，用于消除蒸汽和水合時產生的強噪聲。



衡量潛水式蒸汽釋放消聲器是否適用，要考慮以下六個方面：

1、蒸汽消聲器能否滿足 《 工業企業廠界環境噪聲排放標準 》、《社會生活環境噪聲排放標準》等 環保標準的要求。

2、蒸汽消聲器能不能滿足蒸汽壓力上下限的使用要求。

3、蒸汽消聲器能不能滿足被加熱液體溫度的要求。

4、蒸汽消聲器的材質是否滿足液體分（腐蝕）的要求。

5、蒸汽消聲器材質對水質的影響是否滿足使用要求。

6、蒸汽消聲器的抗結垢能力的壞、及維護是否方便。



型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼度	殼體外徑	孔距	孔徑	孔數
		L	L1	D	b	d1	n	d 0 ×δ
TB-39-35/15( 過 )	壓	1556	1356	460	322	20	4	57 × 3.5	N6
TB-39-65/25( 過 )		1848	1648	560	392	20	4	76 × 4	N12
TB-39-100/35( 過 )		1818	1618	675	472	20	4	108 × 4.5	N20
TB-39-130/40( 過 )		1890	1690	675	472	20	4	108 × 4.5	N25
TB-54-35/10( 過 )	次壓	1296	1096	460	322	20	4	57 × 3.5	N6
TB-54-72/25( 過 )		1564	1364	560	392	20	4	76 × 5	N12
TB-100-130/40( 過 )		1854	1654	675	472	20	4	108 × 4.5	N25
TB-100-130/65( 過 )	壓	2142	1942	675	472	23	4	108 × 4.5	N25
TB-100-220/60( 過 )		2142	1942	675	472	23	4	133 × 10	N50
TB-100-220/85( 過 )		2466	2266	675	472	23	4	133 × 10	N50
TB-100--410/100( 過 )		5646	2446	675	472	23	4	159 × 10	N100
TB-140- ( 過 )	壓	2358	2158	675	472	23	4	133 × 16
TB-140-670/200( 過 )		2854	2654	805	565	27	4	233 × 16	N200
TB-170-1000/200( 過 )	亞臨界	3100	2900	805	565	27	4	133 × 18	N300
TB-28/510-610/40( 過 )	再熱器出口	1854	1654	675	472	20	4	133 × 10	N200
TB-39-555-1000/100( 過 )		2646	2446	675	472	27	4	168 × 8	N300

　

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼度	殼體外徑	孔距	孔徑	孔數
		L	L1	D	b	d1	n	d 0 ×δ
TA-39-65/15( 過 )	壓	1334	1334	380	272	20	20	89 × 5	N12
TA-54-75/25( 過 )	次壓	1686	1486	440	314	20	20	108 × 5	N12
TA-100-130/80( 過 )	壓	2610	2360	673	474	23	23	159 × 5	N25
TA-100-220/85( 過 )		2610	2360	673	474	23	23	219 × 6	N50
TA-100-220/125( 過 )		2234	1984	825	579	23	23	273 × 7	N50
TA-100-410/70( 過 )		2076	1876	685	483	23	23	273 × 7	N100
TA-140-420/100( 過 )	壓	2270	2020	825	579	23	23	273 × 7	N125
TA-140-670/100( 過 )		2270	2020	825	579	23	23	219 × 8	N200
TA-140-670/200( 過 )		2455	2205	1160	810	27	27	273 × 8	N200
TA-170-1000/280( 過 )	亞臨界	2960	2710	1310	914	27	27	273 × 14	N300
TA-28/510-670/100( 過 )	再熱器出口	2054	1804	785	552	23	23	325 × 13	N200
TA-28/510-670/100( 過 )		2344	2094	935	655	27	27	325 × 18	N300

　

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼度	殼體外徑	孔距	孔徑	孔數
		L	L1	D	b	d1	4	d 0 ×δ
TA-39-65/15( 飽 )	壓	1334	1334	380	272	20	4	89 × 5	N12
TA-54-75/25( 飽 )	次壓	1686	1486	440	314	20	4	108 × 5	N12
TA-100-130/80( 飽 )	壓	2510	2260	673	474	23	4	159 × 5	N25
TA-100-220/85( 飽 )		2510	2260	376	474	23	4	219 × 5	N50
TA-100-220/125( 飽 )		2084	1834	825	579	23	4	273 × 7	N50
TA-100-410/70( 飽 )		1976	1776	685	483	23	4	273 × 7	N100
TA-140-420/100( 飽 )	壓	2120	1870	825	579	23	4	273 × 7	N125
TA-140-670/100( 飽 )		2120	1870	825	579	23	4	219 × 6	N200
TA-140-670/200( 飽 )		2305	2055	1160	810	27	4	273 × 7	N200
TA-170-1000/280( 飽 )	亞臨界	2810	2560	1310	914	27	4	273 × 7	N300
TA-32/336-670/200( 飽 )	再熱器出口	2160	1910	985	690	27	4	426 × 7	N200
TA-39/336-1000/200( 飽 )		2344	2014	955	655	27	4	325 × 7	N300

　

型號	外形尺寸			底座螺孔			接管規格	用途
	總長	外殼度	殼體外徑	孔距	孔徑	孔數
	L	L1	D	b	d1	n	d 0 ×δ
TDb-5-20	1600	1400	706	479	20	4	325 × 6	背壓、手動及 安門排汽消聲器
TDb-5-50	2200	2000	757	532	23	4	377 × 6
TDb-10-20	1650	1450	706	479	20	4	325 × 7	抽汽、手動及安門排汽消聲器
TDb-10-50	2300	2100	806	566	23	4	426 × 8
TDb-14-20	1700	1500	706	479	20	4	325 × 7
TDb-14-50	2400	2200	806	566	23	4	426 × 8

　

型號	外形尺寸			底座螺孔				接管規格	用途
	總長	外殼度	殼體外徑	底座	孔距	孔徑	孔數
	L	L1	D	L2	a	b	Φ d-n	d 0 ×δ
TDy-6-220/8	1700	100	325	800	100	410	20-4	76 × 4	N50
TDy-6-420/15	1700	100	325	800	100	410	20-4	89 × 4	N100 N125
TDy-6-670/24	1900	100	377	1000	120	460	20-4	133 × 4.5	N200
TDy-6-1000/35	2000	150	402	1000	140	500	20-4	159 × 4.5	N300,N600

　

蒸汽消聲器訂貨選型須知：
本廠生產的排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求心設計的，為此，只有產與排放對象、蒸汽參數及排放量符合才能得理的消聲效果。因此，在訂購消聲器時須提供下列參數：
①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；
②使用對象（如用于鍋爐過排放或汽包安門排放等）；
③排放量T/H；
④原有的排汽管外徑、壁厚；
⑤如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。
對本產說明書未列如的型號，用戶可以提供上述有關料，有本廠代為選型。

蒸汽消聲器安裝須知：
①蒸汽消聲器應垂直于廠房安裝，如圖3所示，用型鋼支架將蒸汽消聲器座架與廠房相固。
②為增加廠房空的抗風能力， 蒸汽消聲器體采用支撐式支座，為此，蒸汽消聲器的排氣管應有膨脹彎管以吸收熱脹，如原排汽管垂直方向已裝有疏水盤，則膨脹彎管要裝。
③蒸汽消聲器體底部均設計有疏水管或疏水孔，應查孔口應暢通。
④排汽管穿出廠房平臺的洞口，應有薄鋼板制作防雨罩只（如圖3）。
⑤對安門，原則上只安門配只消聲器，安門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并根總管與消聲器相連通，但對排汽量較的雙座式安門，也可以安裝兩只消聲器。
⑥對用于除氧器、射汽式抽氣器排汽等小排量的蒸汽消聲器，外形設計管式，安裝較為方便。安裝方式如圖4所示，蒸汽消聲器垂直地沿廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將蒸汽消聲器及管道架設其上，蒸汽消聲器排放口應對著屋方向。應注意，該型蒸汽消聲器出廠時已制有固支座，當采用滑動支架式安裝時，固支座可以不用。如圖4。

蒸汽消聲器選型指南：
蒸汽消聲器分下列三類型：
①TB型排汽消聲器：用于、壓鍋爐火排汽消聲，由表1選型。
②TB型排汽消聲器：用于、壓蒸汽安門排放消聲，由表2、表3選型。
③TD型低壓通孔消聲器：用于各種0.16Mpa以下的鍋爐、除氧器、背壓式汽輪機及其余電站輔機裝置的蒸汽排汽消聲。由表4、表5選型。凡表未列入的，用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等料，由本廠代為選型。

蒸汽消聲器型號模式：（Ⅰ） （Ⅱ） （Ⅲ）
（Ⅰ）由兩個或三個英文字母：
個字母表示消聲器結征　　T—通孔式消聲器。
二個字母表示消聲對象　　　B—鍋爐火排汽及其他人工排汽 　　A—安門　　　D—低壓通孔式消聲器
當用于某些殊用途時，還設置了用英文小寫字母表示的三個字母，如：b—背壓式汽輪機　　y—除氧器
（Ⅱ）表示鍋爐蒸汽的壓力，at（對于間再熱機的再熱器，則用分式的分母表示溫度）。
（Ⅲ）分子表示鍋爐蒸發量T/H；分母表示消聲器排汽量T/H。
此外，對需要區分過熱蒸汽及飽和蒸汽的消聲器，在Ⅲ欄后，另加（過）或（飽）字樣，以示區別。

蒸汽消聲器選型示例：
例1：TB系列：“TB-140-420/100（過）”型
用于N125型汽輪機，420T/H壓鍋爐過熱器火時的蒸汽排放。鍋爐壓力140at，蒸汽發量420T/H、排汽量100T/H。
例2：TB系列：“TB-100-220/85（飽）”型
用于N50型汽輪機，220T/H壓鍋爐汽包安門蒸汽排放。鍋爐壓力100at，蒸發量220T/H、排汽量85T/H。
例3：TD系列：“TD-13-20/10（過）”型
抗噴阻型消聲器在火力發電廠的應用 ：

序號	消聲器用途	蒸汽質	型號示例
	鍋爐
1	過熱器安門	過熱蒸汽	TA-100-20/85
2	過熱器火排汽	過熱蒸汽	TB-100-410/100
3	汽包安門	飽和蒸汽	TA-100-410/70
4	再熱器熱安門	過熱蒸汽	TA-28/540-670/100
5	再熱器手控排汽	過熱蒸汽	TB-28/540-670/40
6	再熱器冷安門	飽和蒸汽	TA-32/336-670/200
二	除氧器熱水箱
1	除氧器安門	飽和蒸汽空氣合物	TDy-6-220/8
2	除氧器安門	飽和蒸汽	TDy-6-220/40
3	熱水箱安門	飽和蒸汽	TDy-6-220/40
三	鍋爐排污
1	連續排污擴容器安門	飽和蒸汽	TD-10-20
2	期排污手控排汽	飽和蒸汽	TD-10-20
四	背壓式汽輪機
1	抽汽安門	過熱蒸汽	TDb-14-50
2	背壓安門	飽和蒸汽	TDb-5-20
3	背壓手控排汽	飽和蒸汽	TDb-5-20
五	汽輪機
1	射抽排汽	濕汽空氣合物	TD-1-0.5
2	汽輪油泵排汽	濕飽和蒸汽	TD-10-0.5
3	啟、停機疏水排汽	濕飽和蒸汽	TD-10-20

型號
